屋脊棱鏡介紹

2024-06-06 林樹鑫

屋脊棱鏡是一種具有兩個互相垂直反射面的棱鏡,這兩個互相垂直的反射面被稱為屋脊面。作為五棱鏡的一種特殊變體,是通過在標準五棱鏡(112.5°~112.5°~90°)的基礎上,將其中一個112.5°的平面改為屋脊形兩斜面(相合為90°)制成的反射用棱鏡。


 屋脊棱鏡介紹


屋脊棱鏡的屋脊面可以在不改變光軸方向和主截面內成像方向的條件下,增加一次反射,使系統總的反射次數由奇數變成偶數,從而達到物像相似的要求。

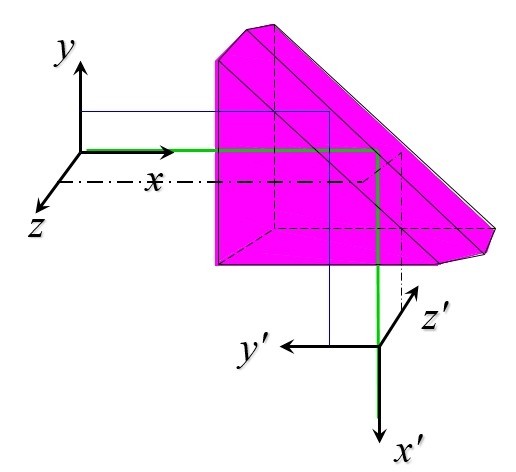

屋脊棱鏡反射圖

屋脊棱鏡反射,圖源網絡,侵刪)

屋脊棱鏡特點

體積?。河捎谠O(shè)計特殊,屋脊棱鏡能夠使物鏡和目鏡位于一條直線上,因此常用于極緊湊的雙筒鏡。

光路特性:屋脊棱鏡的存在增加了光路中的一次反射,使得系統總的反射次數由奇數變?yōu)榕紨?shù),從而達到物像相似的要求。

光學性能:與普羅棱鏡相比,屋脊棱鏡的光線損失較多,成像較暗;同時,對裝配精度要求高,制造難度大,價格也較高。

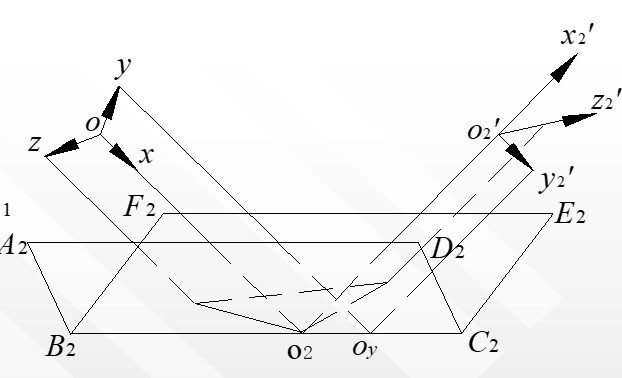

 屋脊棱鏡反射角

(圖源網絡,侵刪)

屋脊棱鏡應用

望遠鏡:采用屋脊棱鏡結構的望遠鏡通常稱為ROOF屋脊式望遠鏡,由于結構復雜和工藝要求高,通常應用于高端望遠鏡。

顯微鏡:屋脊棱鏡被用于將物鏡所成的實像轉換為顯微鏡所能觀察到的虛像,提高放大倍數和觀察視野。

激光器:用于將激光束反射并聚焦到一點上,形成高能量的激光束。

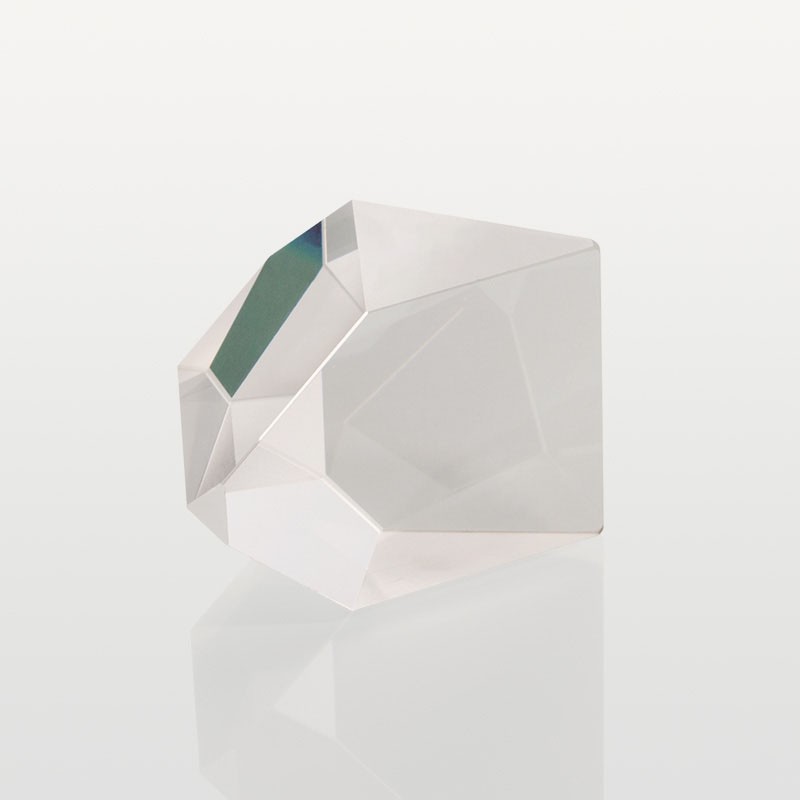

 屋脊棱鏡

(圖源網絡,侵刪)

棱鏡制造

屋脊棱鏡的生產加工過程包括切晶條坯料、磨削和切割等步驟,要求高精度以確保屋脊角的準確性。現有技術在加工過程中可能存在屋脊棱鏡角精度差的問題,影響光學性能,因此還需要進一步改進和發展。



屋脊棱鏡作為一種特殊的光學元件,通過其獨特的屋脊面設計,實現了物鏡和目鏡的直線排列,并在各種光學儀器中有廣泛的應用。然而,由于其制造難度高和光學性能的限制,它在市場上的應用也受到一定的限制。
