紅外探測器濾光片分析應用簡介

2025-03-12 派大星

紅外探測器是一種將紅外輻射(波長范圍約0.75μm~1000μm)轉換為電信號的裝置,其核心工作原理基于光電效應或熱效應;常見一般分為光電型探測器和熱釋電型探測器;光電型探測器(如碲鎘汞、銦鎵砷)通過紅外光子激發半導體材料中的電子躍遷,產生光電流。熱釋電型探測器(如鉭酸鋰、硫酸三甘肽)利用紅外輻射的熱效應改變材料極化狀態,輸出電信號。  當然,無論哪種類型,紅外探測器都需要通過光學系統(透鏡、濾光片等)對入射光進行篩選和聚焦,以提升信噪比和探測精度。

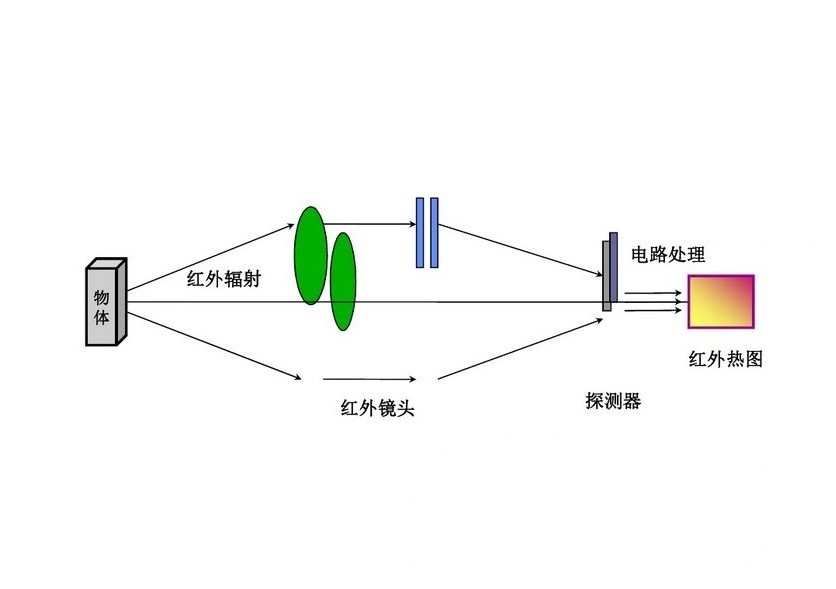

 紅外探測器濾光片分析應用簡介

(圖源網絡,侵刪)

一、紅外光路原理與濾光片的作用

典型的紅外探測器光路結構包括:紅外光源 → 目標物體 → 光學透鏡組 → 濾光片 → 探測器感光面。其中,濾光片的核心作用是通過特定波段紅外光通過實現波段篩選,抑制背景干擾(如可見光、雜散熱輻射)。在多波段探測中,通過分光濾光片實現不同通道的信號分離實現光譜分離(例如氣體檢測中的多組分分析)。



紅外濾光片常見類型與應用場景

濾光片類型應用波段(典型)核心功能典型應用場景
帶通濾光片3~5μm8~14μm截除非目標波段熱成像、火焰探測、氣體分析
長波通濾光片>8μm抑制短波噪聲遠紅外測溫、夜視成像
短波通濾光片<3μm阻擋長波熱輻射近紅外光譜分析、激光防護
窄帶濾光片特定吸收峰(如CO?的4.26μm高精度光譜提取氣體檢測(CH?、CO?、NOx等)
分光濾光片多通道(如3~5μm + 8~12μm多波段同步探測多光譜成像、環境監測

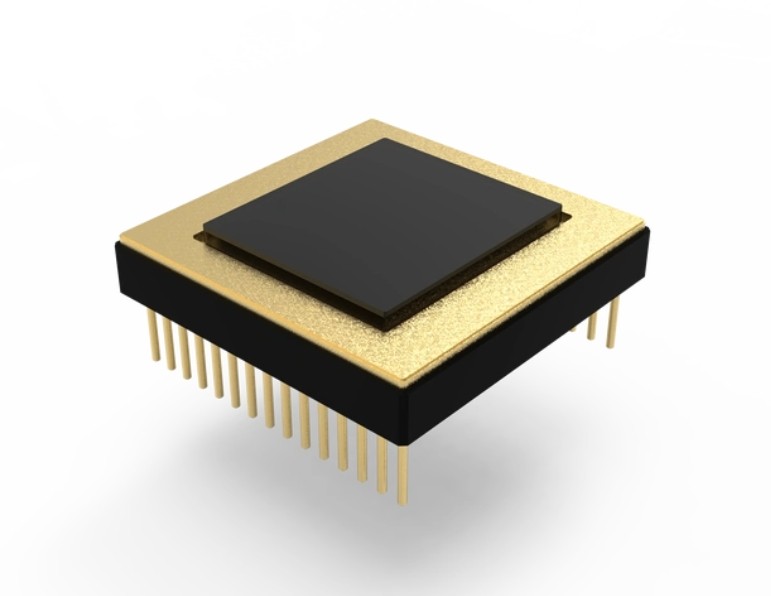

 紅外探測器

(圖源網絡,侵刪)

二、濾光片關鍵參數與技術要求

為滿足紅外探測需求,濾光片需滿足以下核心參數標準:

1. 光譜性能

透過率:目標波段內平均透過率需≥85%(窄帶濾光片中心波長透過率≥90%)。

截止深度:非通帶區域截止深度需≤0.1%(例如8~14μm帶通濾光片在可見光至7.5μm波段需完全截止)。

過渡帶陡度:帶通濾光片的邊緣陡度需≤5%波長偏移(如8~14μm濾光片在7.5~8μm過渡區透過率從0%升至80%)。

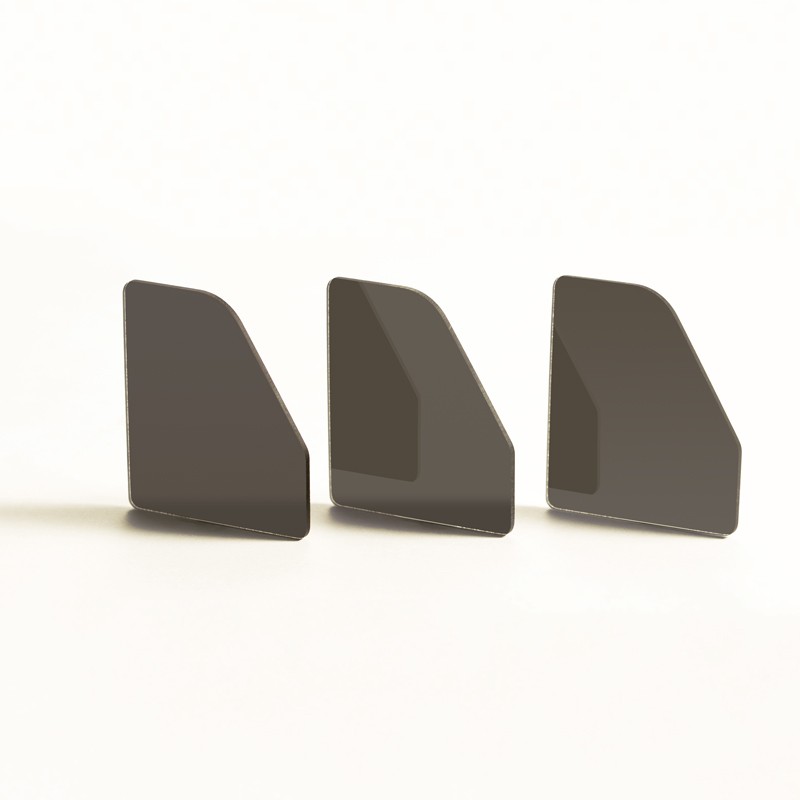

硅紅外濾光片

2. 基材選擇

近紅外(0.75~3μm):硅(Si)、石英玻璃(高機械強度,但需鍍膜增強紅外透過)。

中紅外(3~5μm):氟化鈣(CaF?)、硫化鋅(ZnS,耐高溫抗腐蝕)。

遠紅外(8~14μm):鍺(Ge,高折射率需增透膜)、硒化鋅(ZnSe,低吸收損耗)。

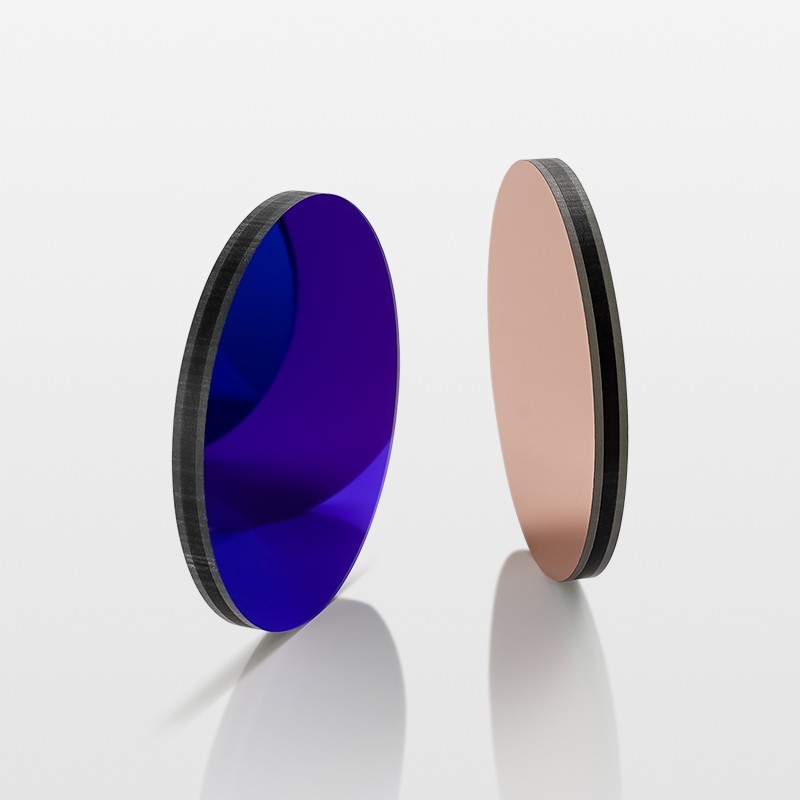

 硅基材紅外濾光片

3. 鍍膜設計

硬質多層膜(如TiO?/SiO?交替鍍層)以提升耐久性和環境適應性。

帶通濾光片需采用非周期性膜系設計(APF),平衡通帶平坦度和截止深度。



4. 環境可靠性

溫度穩定性:在-40℃~+85℃范圍內,光譜偏移≤±1%(軍用級要求≤±0.5%)。

濕度耐受:通過85℃/85%RH雙85測試后,膜層無脫落、起泡。



5. 光學驗收標準

光譜檢測:依據MIL-PRF-13830B標準,使用傅里葉紅外光譜儀(FTIR)進行全波段掃描。

面型精度:PV值≤λ/4@632.8nm,避免光路畸變。

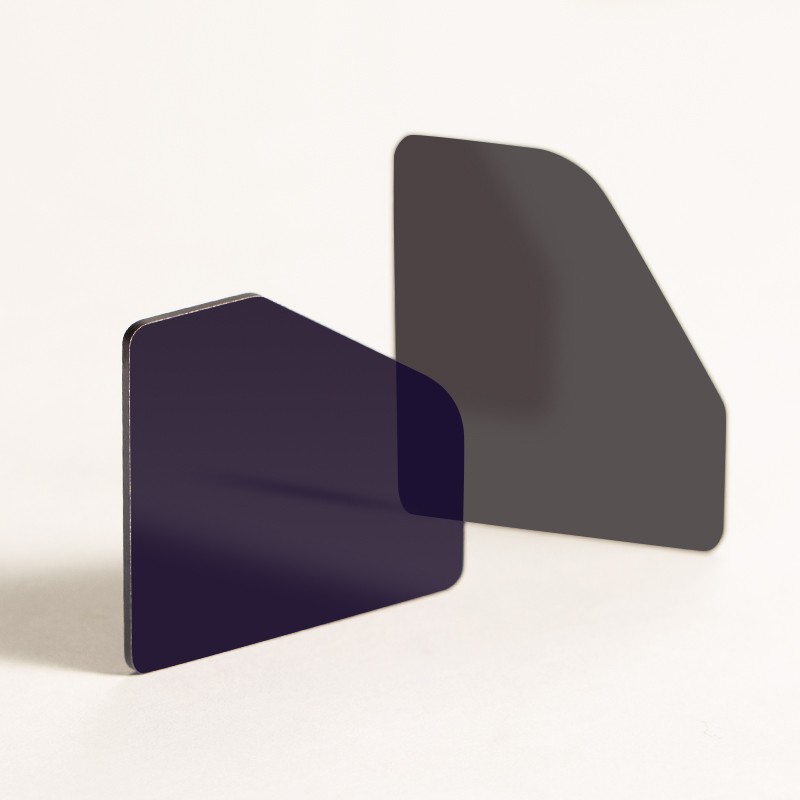

 硅紅外濾光片

三、典型應用案例分析

例子:當濾光片用于工業氣體泄漏檢測,如需檢測甲烷(CH?)在3.3μm的特征吸收峰,可選擇CaF?作為基材(氟化鈣在紅外表現為高透過率,耐熱沖擊)進行窄帶濾光片鍍膜,(中心波長3.3μm±0.05μm,帶寬50nm,透過率≥90%)。

當紅外濾光片用于人體測溫?zé)岢上?/span>時,可選鍍?cè)鐾改さ逆N片,其特點在于兼顧高透過率與機械強度,能夠有效抑制可見光干擾,聚焦8~14μm人體熱輻射波段同時采用長波通紅外進行鍍膜方案(截止波長7.5μm,8~14μm透過率≥92%。



四、未來發展趨勢

目前而言,針對紅外探測器濾光片主要覆蓋三個方面;

1. 超窄帶濾光片:光譜帶寬向納米級發展,支持高分辨率光譜分析。

2. 智能可調濾光片:基于MEMS或液晶技術,實現動態波段切換。

3. 耐極端環境鍍膜:適應航空航天、深海探測等嚴苛場景。



總的來說,紅外探測器濾光片對于紅外光學系統發揮著關鍵性作用,其制作到產品應用都覺得著其實際的使用效果,隨著紅外技術向智能化、微型化發展,濾光片的設計與制造將持續推動紅外探測領域的創新突破。
