激光切割機光學元件應用介紹

2025-03-14 派大星

激光切割機作為現代工業制造中的重要工具,廣泛應用于金屬加工、電子制造、汽車工業等領域。激光切割技術憑借其高精度、高效率和非接觸式加工的優勢,已成為現代制造業的核心工藝之一。而激光切割機的核心性能,很大程度上依賴于其光學元件的設計與選型。

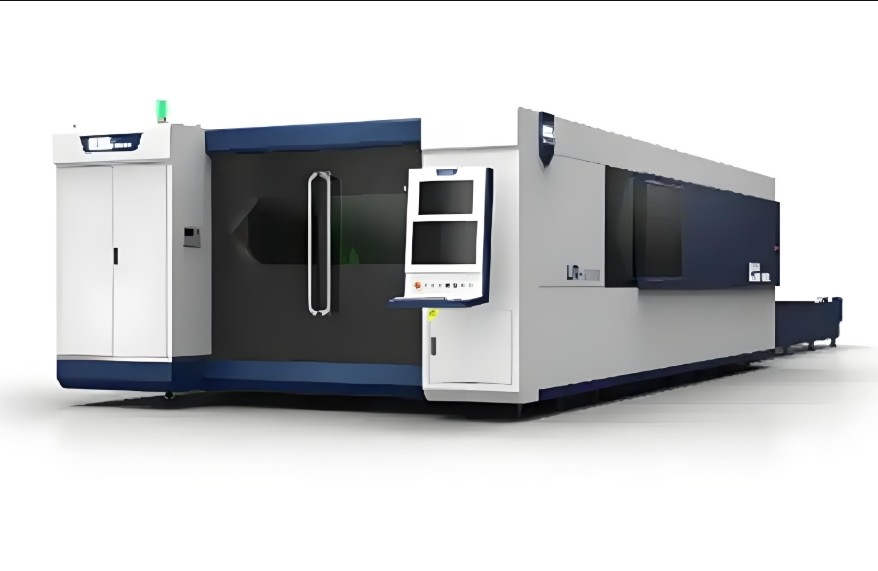

 激光切割機光學元件應用介紹

(圖源網絡,侵刪)

 一、激光切割機的工作原理

激光切割的本質是通過高能激光束與材料的相互作用實現切割,通過高能量密度的激光束照射工件表面,使材料迅速熔化、汽化或達到點燃點,同時通過輔助氣體(如氮?dú)狻⒀鯕猓┐底呷廴谖镔|(zhì),形成切割縫。其過程可分為三個階段:

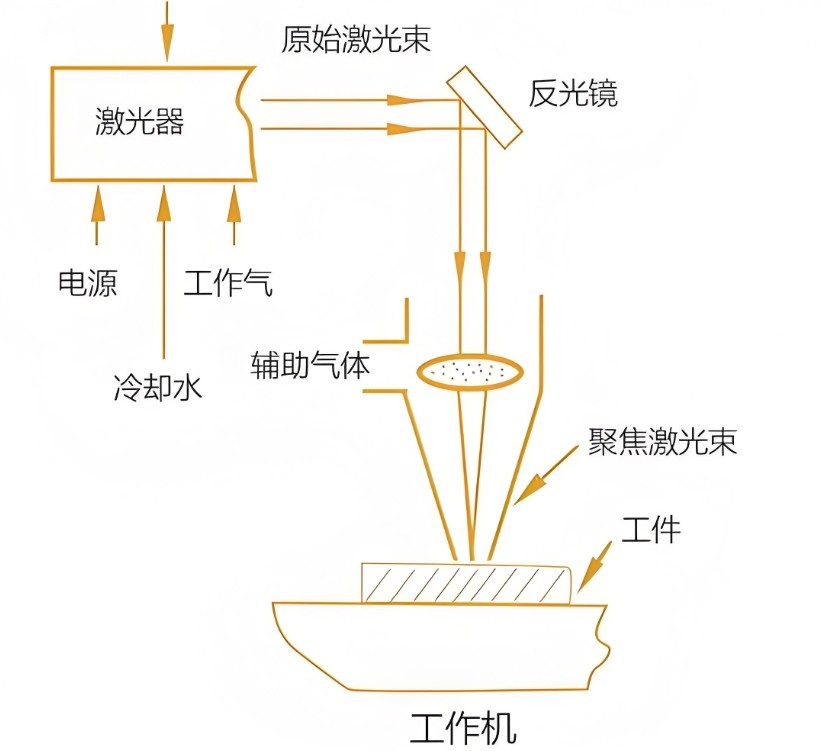

激光切割機的工作原理1

(內容圖片僅供學習參考)

激光生成:激光器(如CO?、光纖、紫外激光器)通過激發介質產生高能光束。

光束聚焦:通過光學系統將激光束聚焦成微米級光斑(能量密度可達10?~10? W/cm2)。

材料作用:聚焦后的激光通過熔化、汽化或化學反應去除材料,輔以輔助氣體(如氧氣、氮?dú)猓┐党墼纬删芮锌?,其核心部件包括激光器、光學系統、運動控制系統和輔助氣體系統。

光路路徑示例:激光器 → 反射鏡組(導光) → 擴束鏡(優化光束) → 聚焦鏡(高能聚焦) → 切割頭保護鏡 → 工件表面

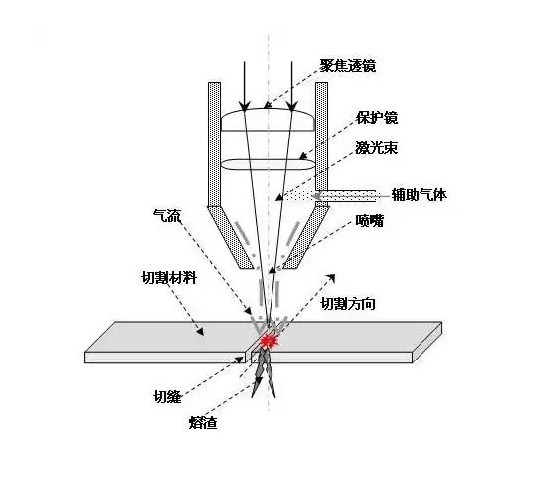

 激光切割機的工作原理2

(內容圖片僅供學習參考)

二、激光切割機內部光路系統解析

激光切割機的光路系統是激光能量傳遞的核心通道,主要包含以下關鍵光學元件:

組件功能典型參數要求
反射鏡改變激光傳播方向,確保光路精準對齊反射率≥99.5%,抗損傷閾值>5 kW/cm2
擴束鏡調整激光束直徑,優化光束質量(M2因子)擴束比2~5倍,波前畸變<λ/10
聚焦鏡將激光束聚焦為高能量密度光斑焦距75~150 mm,焦深±0.1 mm,表面粗糙度<5 nm
切割頭保護鏡防止切割碎屑和熔渣污染內部光學系統耐高溫>500℃,抗熱沖擊性強

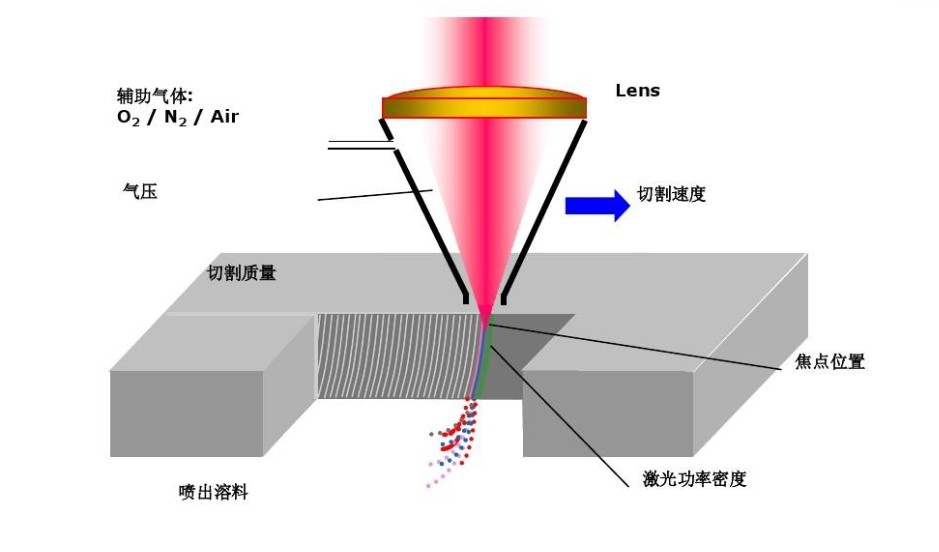

 激光切割機的工作原理3

(內容圖片僅供學習參考)

三、光學鏡片的核心性能參數與選型分析

1. 應用波段與基材選擇

激光切割機的光學元件需與激光波長嚴格匹配,常見組合如下:

激光類型波長范圍適用基材選擇理由
CO?激光器10.6 μm硒化鋅(ZnSe)、鍺(Ge)中紅外高透過率(ZnSe透過率>99%),耐高溫
光纖激光器1.06 μm熔融石英(SiO?)、硅(Si)近紅外低吸收(SiO?@1μm吸收<0.1%),高抗損傷閾值
光纖激光器355 nm合成石英、氟化鈣(CaF?)深紫外高透過率(CaF?@355nm透過率>90%),抗紫外輻照損傷

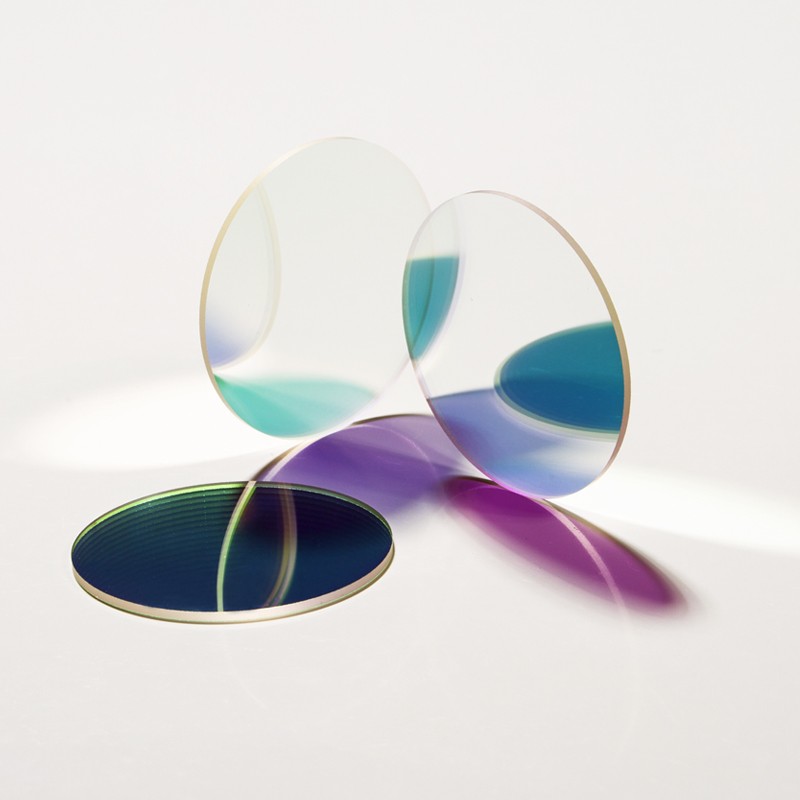

 紅外激光濾光片

2. 抗損傷閾值(LIDT)

抗損傷閾值是鏡片承受激光功率密度的極限,直接影響設備壽命和加工穩定性:

CO?激光鏡片:ZnSe基材的LIDT可達10 MW/cm2(脈沖)/50 kW/cm2(連續)。

光纖激光鏡片:熔融石英鍍?cè)鐾改ず螅琇IDT>500 MW/cm2(飛秒脈沖)。

紫外激光鏡片:合成石英需特殊鍍膜工藝,LIDT>1 J/cm2(納秒脈沖)。

 紅外激光濾光片2

3. 環境抗性設計

激光切割機的工業環境對光學元件提出嚴苛要求:

耐高溫性:鏡片需承受切割頭內部高溫(如ZnSe耐溫可達250℃)。

防潮防塵:鍺鏡片需鍍防氧化膜,防止?jié)穸葘?dǎo)致的表面霧化。

抗化學腐蝕:切割金屬時產生的酸性氣體(如臭氧)要求鍍膜具備化學惰性。

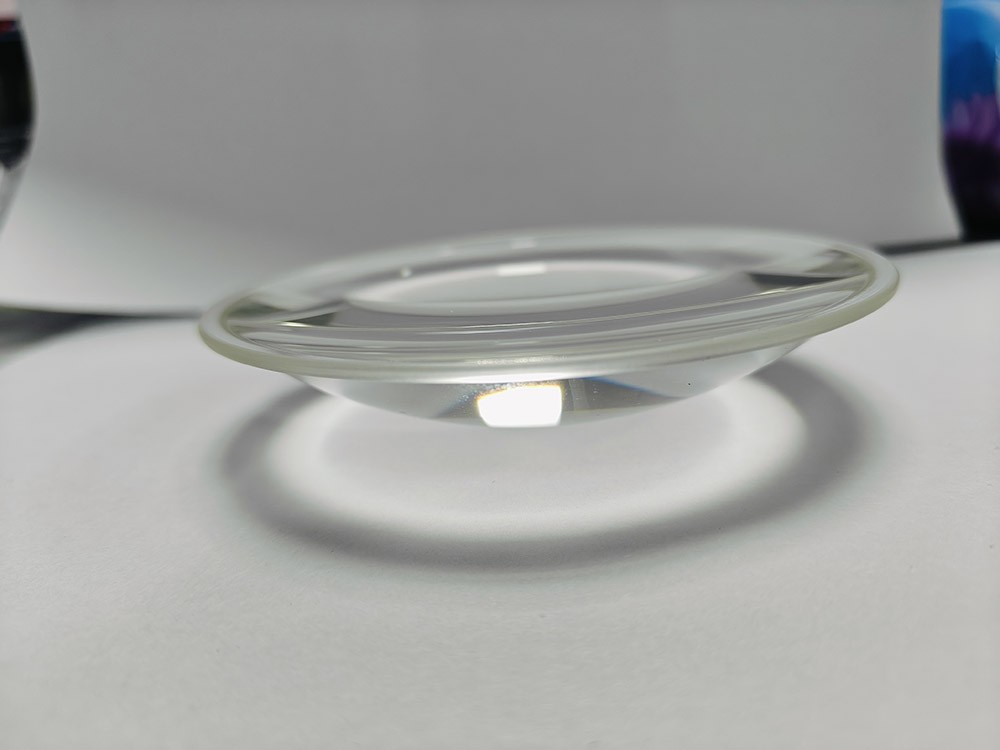

 聚焦透鏡

4. 鍍膜技術的關鍵作用

鍍膜是提升光學元件性能的核心工藝:

增透膜(AR膜):減少表面反射損失(如1.06 μm激光鏡片鍍制SiO?/Ta?O?多層膜,反射率<0.2%)。

高反膜(HR膜):反射鏡鍍制金(Au)或介質膜(Si/SiO?),反射率>99.5%。

防護膜:金剛石膜(DLC)可提升鏡片耐磨性和抗污染能力。



四、典型應用場景與鏡片配置案例

不銹鋼薄板切割(光纖激光器)

激光參數:1.06 μm,連續功率6 kW,光斑直徑30 μm

鏡片配置:

反射鏡:銅基鍍金膜(反射率99.8%,水冷設計)

聚焦鏡:熔融石英鍍寬帶AR膜(焦距125 mm,LIDT>300 MW/cm2)

優勢:高功率耐受性,適應高速連續切割。

藍寶石玻璃切割(紫外激光器)

激光參數:355 nm,納秒脈沖,單脈沖能量2 mJ

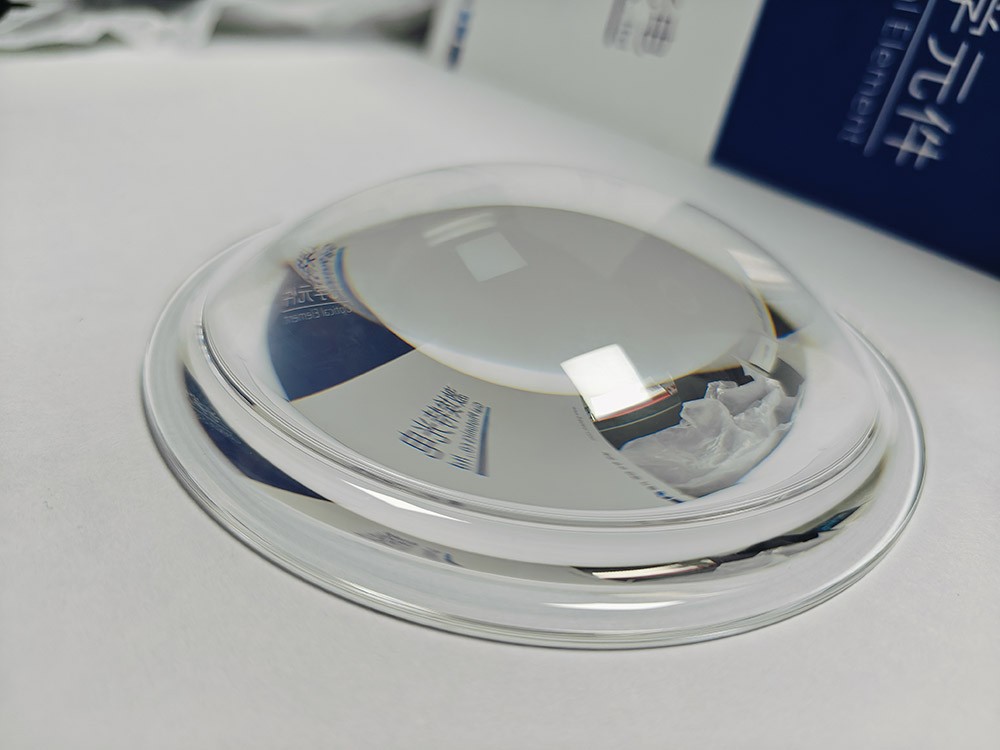

 激光切割聚焦透鏡

鏡片配置:

擴束鏡:CaF?基材鍍紫外增透膜(擴束比3×,波前畸變<λ/8)

聚焦鏡:合成石英鍍抗紫外損傷膜(焦距50 mm,LIDT>5 J/cm2)

優勢:避免熱影響區,實現脆性材料冷加工。



五、未來發展趨勢

超快激光兼容鏡片:開發適應飛秒激光的極高LIDT鏡片(>10 TW/cm2)。

智能光學系統:集成傳感器實時監測鏡片污染和溫升,實現自清潔與自適應調焦。

復合功能鍍膜:?jiǎn)午R片同時實現分光、濾波和偏振控制,簡化光路設計。



激光切割機的光學元件如同精密的光學“心臟”,其性能直接決定了切割質量與效率。從基材選擇到鍍膜工藝,從抗損傷設計到環境適應性優化,每一個細節都凝聚著光學科技的智慧。隨著新材料與鍍膜技術的突破,未來激光切割光學元件將朝著更高功率、更智能化的方向邁進,為高端制造注入全新動力。
