生物樣本光學傳感器中有色玻璃的應用

2025-02-25 派大星 126

在生物醫學檢測、細胞成像和分子分析等領域,生物樣本光學傳感器是至關重要的工具。這類傳感器通過光與生物樣本的相互作用(如吸收、熒光或散射)來獲取信息。其中,有色玻璃作為一種經典的光學材料,憑借其選擇性透光特性,在傳感器中扮演了重要角色。


 生物樣本光學傳感器中有色玻璃的應用

(圖源網絡,侵刪)

一、有色玻璃的核心功能

有色玻璃通過在玻璃基質中添加金屬離子(如Fe3?、Co2?、Cr3?)或半導體納米顆粒,形成對特定波長的選擇性吸收或透過。其核心功能包括:

1. 波長篩選:透過目標波長,阻擋干擾光。

2. 信號增強:提高目標光的信噪比。

3. 環境光抑制:減少背景噪聲。

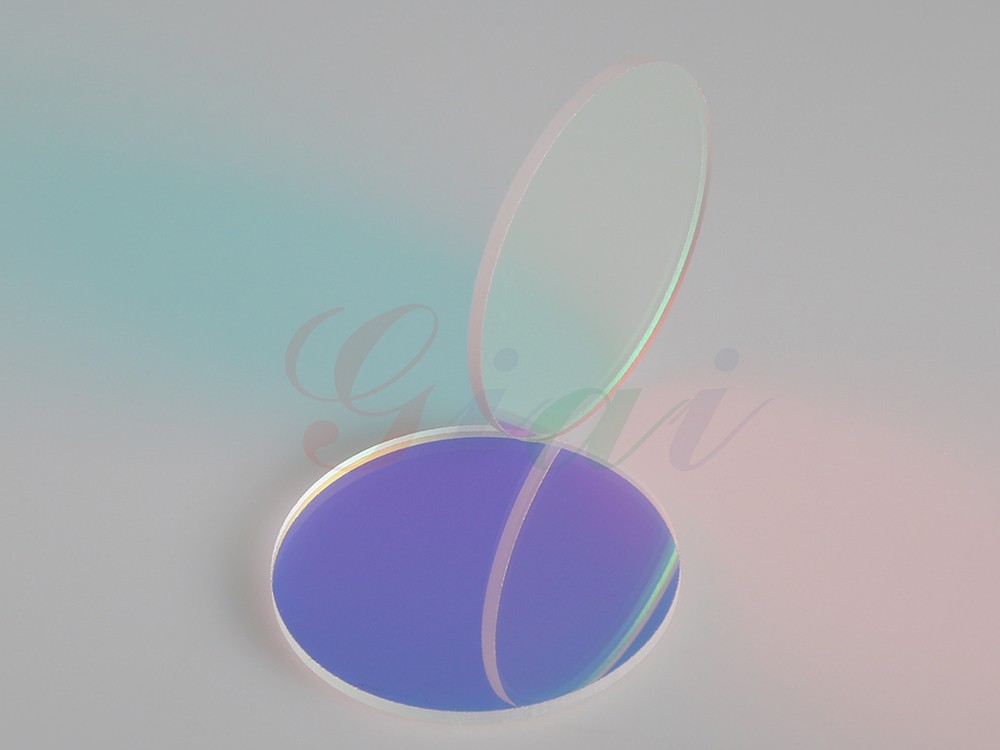

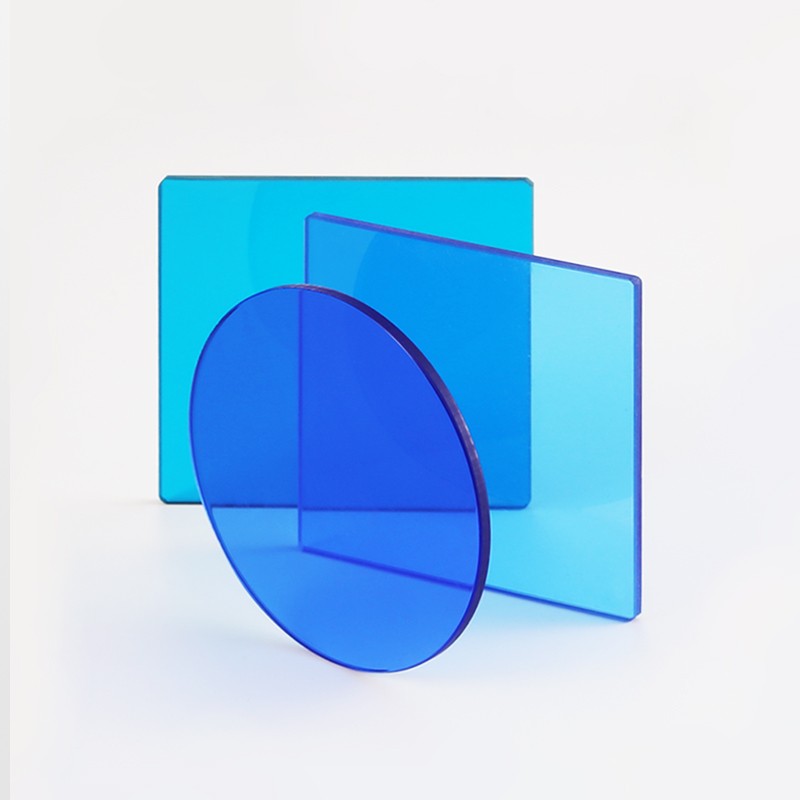

 青藍色有色玻璃

二、典型應用場景與技術細節

1. 熒光檢測濾光片

熒光檢測是生物傳感器中最常見的應用之一。例如,在免疫分析中,熒光染料標記的抗體與目標分子結合后,需用特定波長的光激發并檢測發射光。

有色玻璃應用

激發濾光片:常用Schott BG系列(如BG39),透過紫外至藍光(300-500 nm),吸收長波長光。

發射濾光片:采用Schott OG系列(如OG515),透過綠光至紅光(515 nm以上),阻擋激發光。

鍍膜需求:需鍍制增透膜(如MgF?),減少表面反射損失(反射率從4%降至1%以下)。部分場景需鍍截止膜(如TiO?/SiO?多層膜),進一步壓縮通帶外的雜散光。

 陷波濾光片

2. 拉曼光譜背景抑制

拉曼光譜檢測中,激光的瑞利散射光強度遠高于拉曼信號(相差約10?倍),需用濾光片嚴格阻擋激光波長。

有色玻璃牌號:

陷波濾光片:采用定制摻雜玻璃(如Schott RG830),在785 nm激光波長處實現OD6(透過率0.0001%)的深度阻擋。

鍍膜需求:結合干涉濾光片鍍膜(如離子束濺射Ta?O?/SiO?),形成窄帶阻擋層。



3. 紫外吸收檢測

核酸(DNA/RNA)濃度檢測依賴260 nm紫外吸收峰,但環境光中的可見光會干擾檢測。

有色玻璃牌號:

紫外透過濾光片:使用Hoya U-340,透過250-400 nm紫外光,截止可見光。

鍍膜需求:通常無需鍍膜,依賴玻璃自身吸收特性。

特殊情況下需鍍硬質保護膜(如類金剛石碳膜),防止玻璃表面劃傷。

 紫外透過濾光片

4. 紅外熱輻射屏蔽

某些生物傳感器(如活體組織檢測)需避免紅外熱輻射干擾。



有色玻璃牌號:

短波通濾光片:采用Schott KG系列(如KG3),透過可見光(400-700 nm),吸收紅外光(>700 nm)。

鍍膜需求:鍍制紅外反射膜(如Ag或Au薄膜),增強對紅外的反射率。



三、有色玻璃的進階技術

1. 多層復合結構

為滿足高精度需求,常將有色玻璃與鍍膜濾光片結合。例如:熒光顯微鏡濾光片組:BG39有色玻璃(基底) + 帶通干涉膜層(如Chroma ET525/50),實現更陡峭的過渡邊緣。



2. 微流控芯片集成

在微流控生物芯片中,有色玻璃可作為光學窗口:

材料選擇:Schott D263T(超薄玻璃,厚度0.1 mm),透過紫外至近紅外光。

鍍膜需求:鍍制疏水膜(如氟化硅烷),防止液滴殘留影響光學性能。

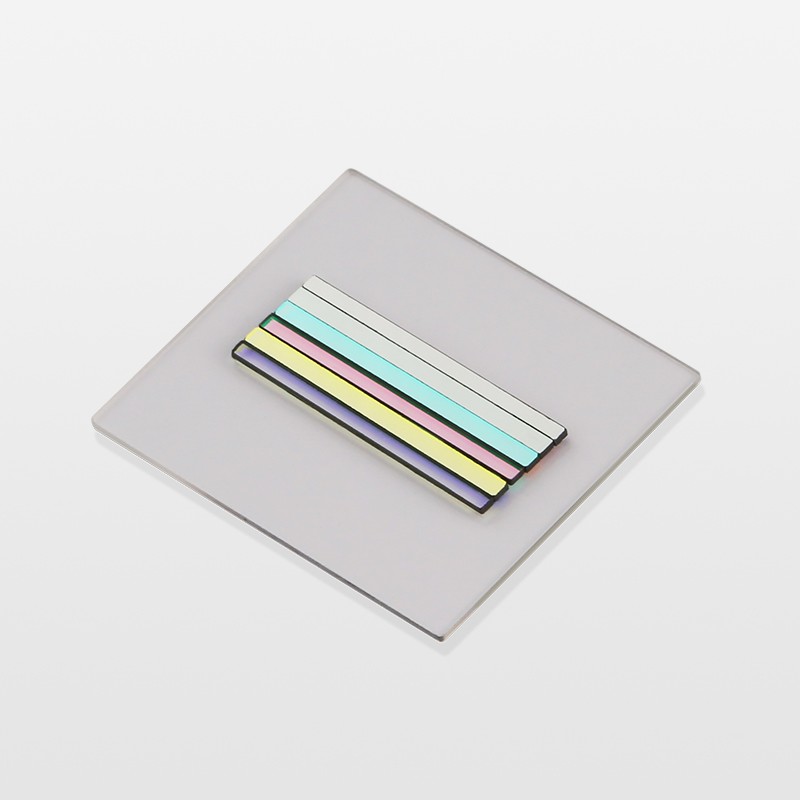

 多光譜濾光片

3. 多光譜成像

多光譜傳感器需切換不同波段:

旋轉濾光輪:搭載多個有色玻璃片(如Schott BG40、OG590、RG9),覆蓋紫外-可見-近紅外波段。

鍍膜優化:每個濾光片鍍制對應增透膜,確保透過率>90%。



四、有色玻璃 vs. 鍍膜濾光片

雖然現代鍍膜技術發展迅速,但有色玻璃仍有不可替代的優勢:

1. 成本:有色玻璃無需復雜鍍膜工藝,價格低至鍍膜濾光片的1/10。

2. 熱穩定性:玻璃基底耐高溫(可達500°C),而鍍膜濾光片易受熱失效。

3. 抗損傷性:有色玻璃可承受高功率激光(如KG5玻璃用于100 W級激光系統)。



總之,有色玻璃在生物樣本光學傳感器中的應用遠非簡單的“顏色過濾”。從Schott BG39的熒光激發到Hoya U-340的核酸檢測,從鍍膜優化到微流控集成,其技術細節體現了光學、材料科學與生物醫學的深度交叉。隨著納米摻雜技術(如量子點玻璃)的發展,未來有色玻璃有望在單分子檢測、活體成像等前沿領域發揮更大作用。
