在當今萬物互聯的智能時代，傳感器作為連接物理世界與數字世界的橋梁，其性能直接決定了數據采集的精度與可靠性。隨著5G通信、人工智能、自動駕駛等前沿技術的快速發展，傳統傳感器材料已逐漸顯現出性能瓶頸，且隨著技術的發展，過去一些成本高昂的項目隨著技術的成熟也開始慢慢應用到現階段的技術試驗中，就比如以微小電路著稱的玻璃覆銅基板。

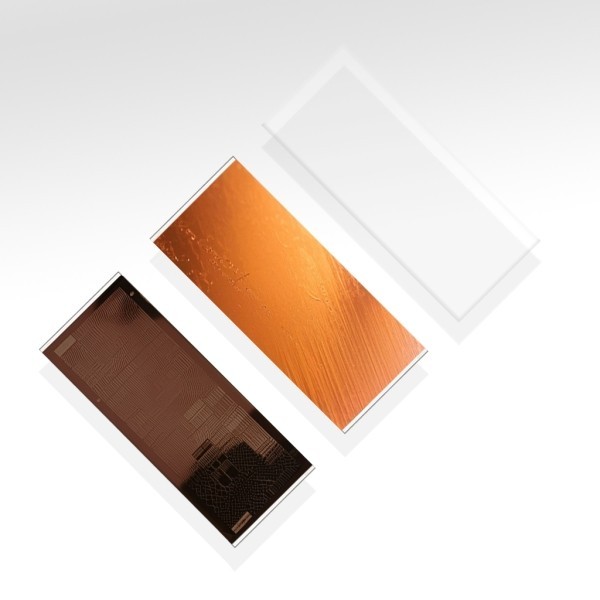

（玻璃覆銅基板）

當前，全球傳感器市場規模已突破2000億美元，年復合增長率保持在8%以上。然而，在追求更高精度、更快響應、更強穩定性的道路上，工程師們面臨著幾個關鍵挑戰：

微型化與集成化：傳統硅基板在三維集成方面存在物理極限。

信號完整性：高頻應用場景下，傳統PCB材料的介電損耗嚴重。

環境適應性：極端溫度、腐蝕環境下的長期穩定性不足。

多物理場耦合：單一基板難以同時滿足電、光、熱等多種傳感需求。

玻璃覆銅基板的出現，為解決這些挑戰提供了全新的材料解決方案。這種創新基板將特種玻璃的優異介電性能、熱穩定性和光學特性，與銅導體的高導電性完美結合，正在重新定義傳感器設計的可能性邊界。

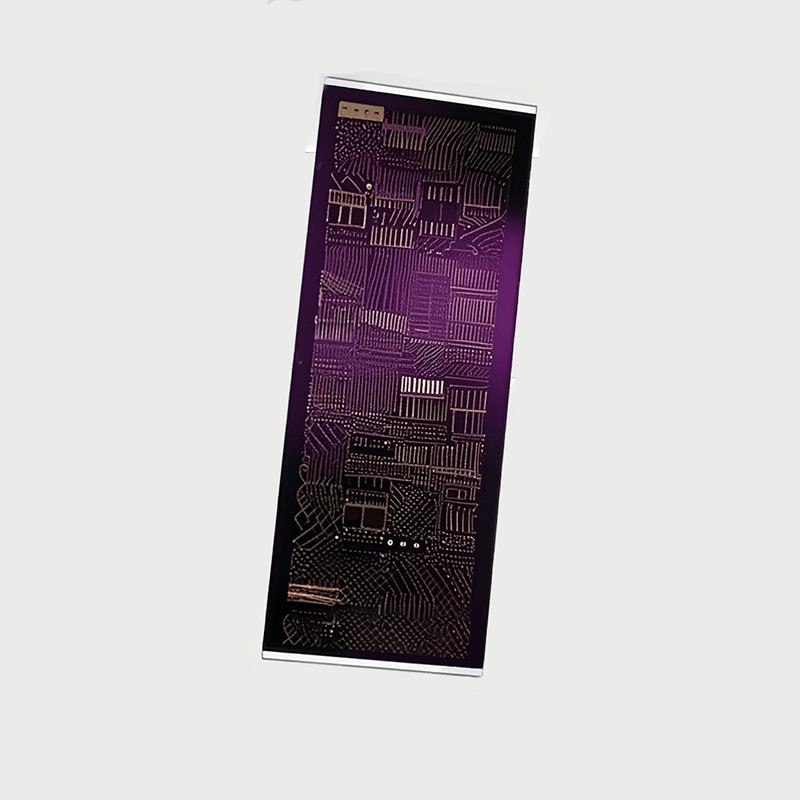

（激埃特原創圖）

一、傳統傳感器基底材料的局限性

傳統傳感器電路多采用硅基板、環氧樹脂PCB或陶瓷基板，但在高精度、微型化、高頻信號傳輸?shù)确矫婷媾R瓶頸：

熱應力失配：硅基板（CTE≈2.6×10??/℃）與金屬電路（銅CTE≈17×10??/℃）的熱膨脹系數差異，導致溫度循環后電路開裂（故障率提升30%以上）。

高頻損耗：普通FR-4基板在10GHz頻段的介電損耗（tanδ≈0.02）導致信號衰減>15%。

集成度受限：傳統PCB線寬/線距≥50μm，難以滿足MEMS傳感器微型化需求。

二、玻璃覆銅基板的核心優勢

 1. 材料特性突破

2. 三維集成能力

玻璃通孔（TGV）技術：激光加工孔徑≤20μm，深寬比達10:1，實現三維堆疊（比硅通孔TSV成本降低40%）。

異質集成：可同時嵌入光學波導（損耗<0.1dB/cm）與銅微帶線，支持光電協同傳感。

三、在傳感器領域的革命性應用

 1. 高精度壓力傳感器

結構創新：玻璃基底上直接蝕刻壓阻膜層（SiC或poly-Si），利用玻璃的零蠕變特性，長期穩定性提升5倍。

溫度補償：玻璃基板與銅電路的CTE匹配，使溫度漂移從±0.1%FS/℃降至±0.02%FS/℃。

案例：某汽車胎壓監測模塊采用該技術，壽命從5年延長至10年。

2. 寬頻溫度傳感器

高頻響應銅電路的趨膚效應深度δ=√(2ρ/ωμ)，在1MHz下僅66μm，玻璃基板的低損耗使測溫響應時間縮短至10ms；分布式傳感通過TGV實現32×32陣列集成（間距200μm），空間分辨率達0.1℃/mm2。

3. 新型光學傳感器

光-電協同設計：玻璃基板內集成布拉格光柵（FBG），應變檢測精度±1με，表面銅電路同步采集電信號，實現多物理場耦合分析。

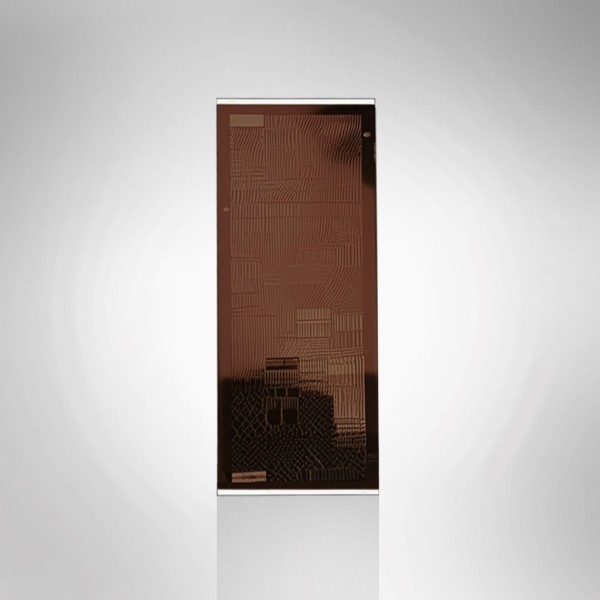

（激埃特原創圖）

四、技術突破與產業影響

1. 核心工藝進展

低溫鍵合技術：350℃下實現玻璃-硅直接鍵合（傳統工藝需>800℃），避免敏感元件熱損傷。

納米級鍍銅：電鍍填孔技術實現20nm超薄銅層，電阻率≤2.0μΩ·cm（接近塊體銅1.7μΩ·cm）。

激光微加工：飛秒激光直寫速度達500mm/s，加工精度±0.5μm。

2. 產業變革方向

隨著大尺寸玻璃基板（G8.5）量產成本下降，單位面積成本將從現價$50/m2降至2028年的$18/m2；設計范式轉變，EDA工具新增玻璃基板設計庫，支持光子-電子協同仿真；新興市場柔性玻璃基板（厚度≤100μm）將推動可穿戴傳感器市場增長，預計2030年規模達$270億。

五、挑戰與解決方案

1. 技術瓶頸

界面可靠性：銅/玻璃界面結合強度需≥20MPa（當前水平15MPa）。

大尺寸缺陷控制：300mm晶圓級加工的微裂紋密度需從現況50個/cm2降至<5個/cm2。

2. 創新路徑

原子層沉積（ALD）：采用Al?O?/TiO?復合界面層，結合強度提升至25MPa。

智能檢測系統：基于深度學習的在線缺陷檢測，識別速度達200幀/秒，準確率99.3%。

六、未來展望

玻璃覆銅基板將推動傳感器技術向**四維感知**（時間+空間+多物理場+能量維度）演進：

1. 量子傳感器：超平玻璃基底（粗糙度<0.3nm）支撐金剛石NV色心陣列，磁場檢測靈敏度達1pT/√Hz。

2. 自供能傳感：集成摩擦納米發電機（TENG）銅電極，能量轉換效率提升至35%。

3. 腦機接口：柔性玻璃基板實現1024通道神經信號采集，電極阻抗<10kΩ@1kHz。

這場材料革命正在重塑傳感器產業的底層邏輯——從“感知器件”向“智能感知系統”躍遷。當玻璃的通透遇見銅的傳導，人類對物理世界的認知精度將被重新定義。
